Transmissor de umidade e temperatura HF5-EX para áreas classificadas ATEX

Detalhes

A nova série HygroFlex5-EX é o mais recente desenvolvimento em transmissores de dois canais para a medição exata de umidade e temperatura em atmosferas explosivas. Este dispositivo está em conformidade com os mais recentes padrões internacionais.

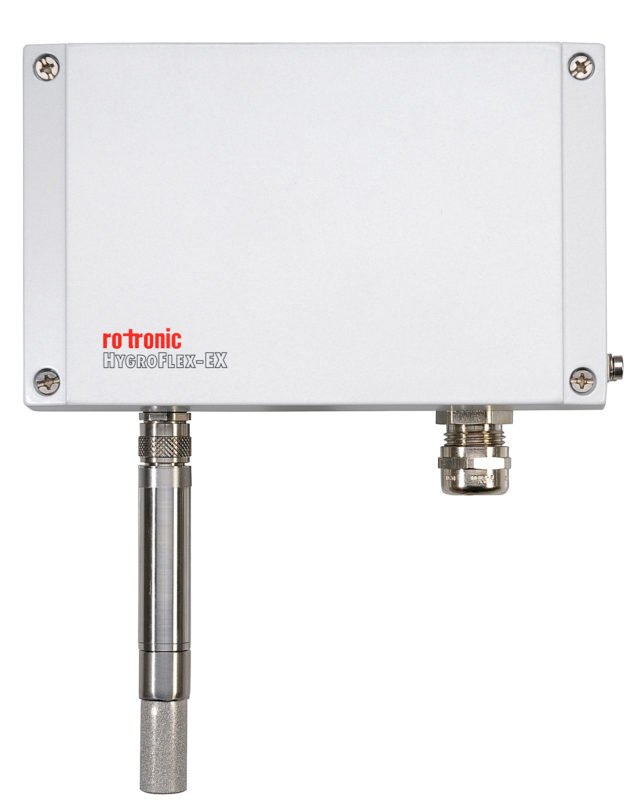

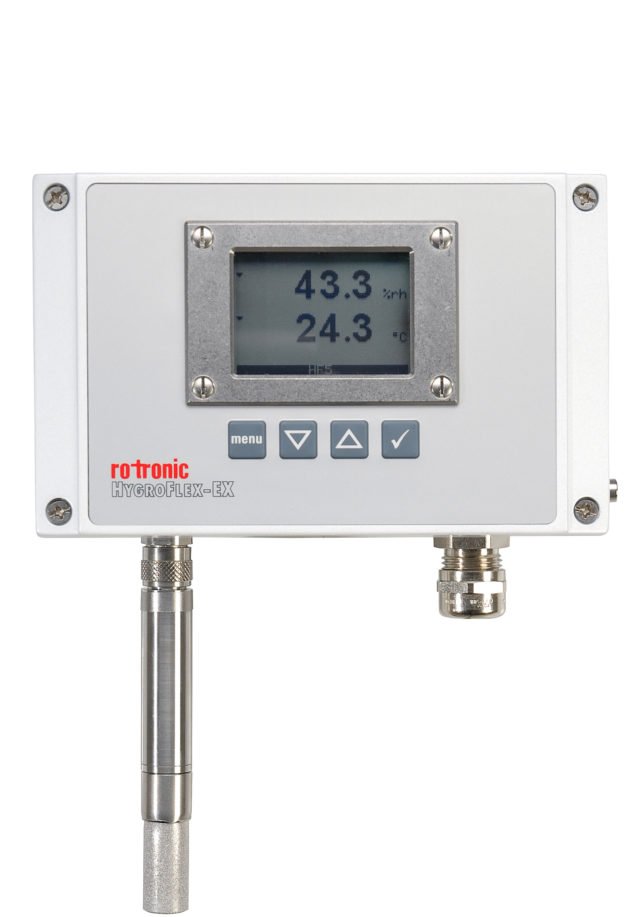

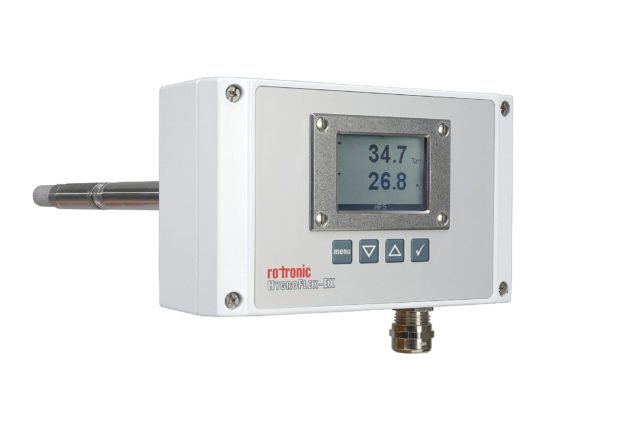

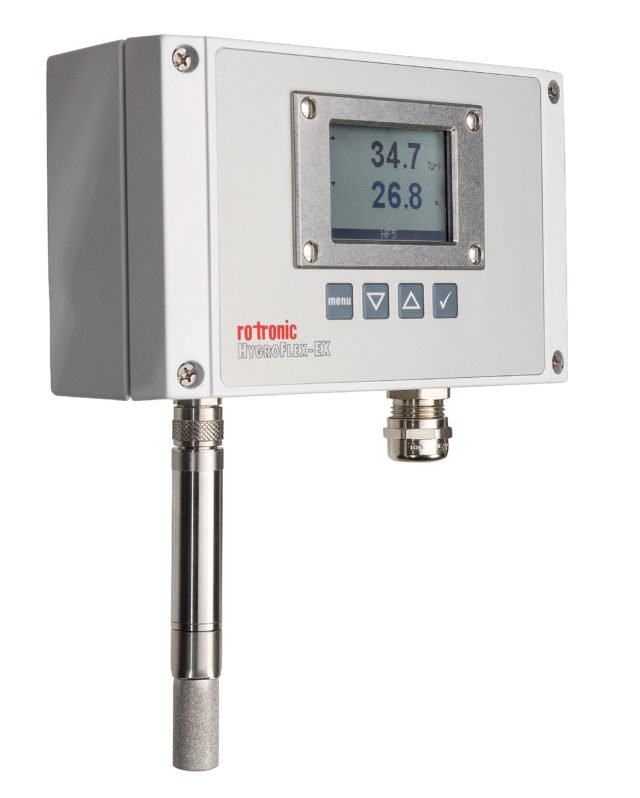

A série HF5-EX consiste num transmissor de alumínio robusto com ou sem visor. As sondas acopladas são fundidas num tubo de aço inoxidável e são certificadas para operação na Zona 0/20. O próprio transmissor é certificado para a Zona 1/21.

Características
– Medição de umidade relativa e temperatura, saída opcional do ponto de orvalho e
outros parâmetros calculados
– Operação segura em áreas com risco de explosão
– Sonda elétrica intrinsecamente segura
– Sondas intercambiáveis ​​de aço inoxidável
– Carcaça robusta em alumínio

Especificações

Precisão a 23 ± 5°C: ± 0,8% ur / ± 0,1 K
Faixa de operação: -40… 60°C / -10… 60°C (modelos com display) 0… 100% ur, sem condensação
Faixa de medição com sonda intercambiável: 0… 100% ur e -40… 85°C
Saída analógica de precisão: <20 μA
Alimentação: 10… 28 VCC
Sensor de umidade: Depende da sonda
Sensor de temperatura: Depende da sonda
Cálculos psicrométricos: Todos os valores psicrométricos
Intervalo de medição: 20… 240 s
Número de entradas da sonda: 1
Saídas analógicas escalonáveis ​​pelo usuário: Sim
Sinal de saída analógica (padrão): 4… 20 mA, dois fios
Tipo de circuito: 2 fios
Sinais de saída de separação galvânica: Sim
Conexões de cabo Conexões: Terminais Ex-e (0,2… 2,5 mm2)
Conexão para cabos: 16 x 1,5 (Ø cabo 4,5… 7 mm)
Material do gabinete: Alumínio (DIN EN 1706 EN AC-AlSi 12 (Fe))
Proteção: IP66
Material da sonda: Aço inoxidável
Interface de serviço: UART (interna no dispositivo)
Conformidade CE / EMC: 2014/30 / UE
Diretivas ATEX: 2014/34 / EU (ATEX) CSA22.2, UL 508
Identificação EX:
EX II 2 (1) G Ex eb mb [ia Ga] IIC T5 Gb
EX II 2 (1) D Ex ia [ia Da] IIIC T80 ° C Db
Identificação EX North America:
Classe I, Div 1/2, Grupos ABCD T5… T4,
Classe II, Div 1/2, Grupos EFG T80 ° C… T110 ° C
Ex e mb [ia Ga] IIC T5 … T4 Ga / Gb
Ex [ia Da] IIIC T80 ° C… T110 ° C Da / Db
Classe I, Zona 0/1, AEx e mb [ia Ga] IIC T5… T4 Ga / Gb
Classe II, Zona 20/21, AEx [ia Da] IIIC T80 ° C… T110 ° C Da / Db
Dimensões: 160 x 100 x 61 mm
Peso: 1030 g / 1140 g
